Morený a olejovaný oceľový plech

Moriaca doska, ktorej úplný názov je za tepla valcované morené a olejované plechy a zvitky, je typ oceľového výrobku vyrábaného z prémiových tenkých zvitkov valcovaných za tepla. Surovina prechádza kompletnou moriacou linkou na odstránenie okoviny z povrchového mlyna, po ktorej nasleduje orezávanie hrán, konečná úprava a ďalšie dokončovacie postupy.

V porovnaní s bežnou oceľou valcovanou za tepla sa môže pochváliť lepším povrchom, užšou rozmerovou toleranciou a vynikajúcim lisovacím výkonom. Medzitým, morený a olejovaný oceľový plech má oveľa nižšie náklady ako oceľový plech valcovaný za studena. Z tohto dôvodu sa považuje za ideálnu nákladovo úspornú náhradu, ktorá „nahrádza oceľ valcovanú za studena materiálom valcovaným za tepla“.

Morený a olejovaný oceľový plech našiel široké uplatnenie v automobilovej výrobe, strojárskej výrobe, výrobe domácich spotrebičov, ľahkom priemysle a hardvéri. Oceľový plech PO má mimoriadne dôležité využitie pri výrobe častí podvozku automobilov, nábojov kolies, krytov kompresorov a ďalších kľúčových komponentov.

Kritické kontrolné body v našom procese morenia

Presnosť orezávania hrán: Používame bočné orezávanie s toleranciou šírky zárezu ±0,5 mm, aby sme eliminovali opracovanie spevnených hrán. Tým sa zabráni praskaniu hrán počas hlbokého ťahania nábojov kolies, čo je bežné zlyhanie pri použití neorezaného HRC.

Kontrola hmotnosti oleja: Po morení aplikujeme antikorózny olej v množstve 1,0-2,0 g/m² (obojstranne). Pre zákazníkov používajúcich robotické zváranie to môžeme na požiadanie upraviť na 0,5 – 0,8 g/m², aby sme sa vyhli rozstreku a pórovitosti zvaru – toto je špecifický problém, ktorý sme vyriešili pre dodávateľov automobilovej úrovne Tier-1.

Drsnosť povrchu (Ra): Na rozdiel od štandardného HRPO, ktorý ponúka ~Ra 1,5-2,5μm, ponúkame variant s jemným povrchom pri Ra ≤ 1,2μm pre aplikácie vyžadujúce priame lakovanie bez medzibrúsenia.

Porovnanie medzi moreným oceľovým plechom a za studena valcovaným oceľovým plechom

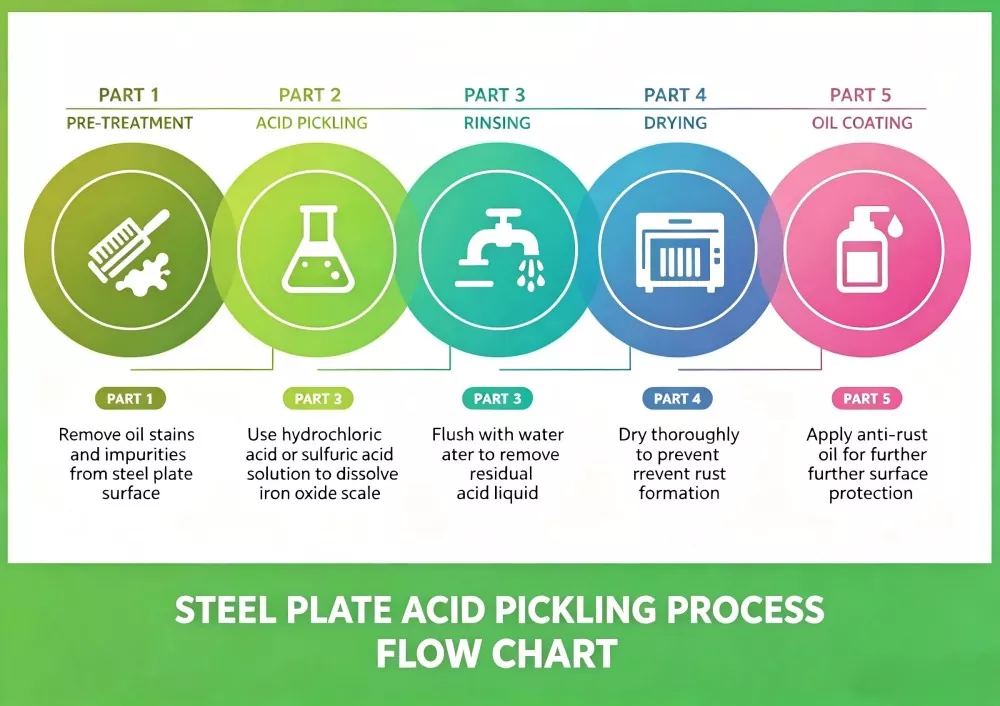

Princíp morenia ocele

Morenie sa spolieha na chemickú rozpúšťaciu schopnosť kyselín.

V našich priemyselných kontinuálnych moriacich linkách používame prevažne vysoko koncentrovanú kyselinu chlorovodíkovú (HCl) s koncentráciou 18-22% v spojení s patentovaným inhibítorom korózie. Toto špecifické zloženie účinne odstraňuje vodný kameň z magnetitu (Fe₃O₄) a zároveň zabraňuje tvorbe pľuzgierov vyvolaných vodíkom na oceľovom substráte – kritický kontrolný bod, ktorý odlišuje profesionálne morenie od bežných spracovateľov.

Tieto kyseliny spúšťajú chemické reakcie s oxidmi a kontaminantmi pokrývajúcimi povrch moreného a naolejovaného oceľového plechu, rozpúšťajú tieto látky a odstraňujú ich z oceľovej základne.

Odkaz na aplikácie morených oceľových plechov, bežné triedy a špecifikácie

Kedy nahradiť oceľ valcovanú za studena HRPO?

Odkaz na skutočný prípad 1

Projekt zníženia nákladov pre nemecký OEM poľnohospodárske stroje

Výzva: Klient používal 2,0 mm oceľ CR4 valcovanú za studena na konzoly kabíny kombajnu, pričom náklady na materiál predstavovali 34 % celkových nákladov na diel. Potrebovali alternatívu bez prestavby svojich existujúcich lisovacích nástrojov.

Náš zásah: Po analýze ich kresby (polomer ohybu R=6mm, tolerancia hrúbky ±0,08mm) sme odporučili náhradu 2,0mm SPHC-PO. Upravili sme hmotnosť olejovania na 0,6 g/m², aby sme zabezpečili, že ich robotická zváracia linka (značka Fronius) nebude mať žiadne problémy s pórovitosťou.

Výsledok: 22 % úspora materiálových nákladov (úspora 0,85 € na konzolu × 180 000 ks/rok = ročná úspora 153 000 €). Nulové štiepenie alebo povrchové chyby po práškovom lakovaní (vytvrdzovanie pri 200°C 20 min.). Klient teraz presunul túto náhradu na 3 ďalšie čísla dielov.

Aplikačné scenáre a odporúčania pre výber akosti materiálu

Výhody nakladaného a olejovaného plechu

Vynikajúca rozmerová presnosť: tolerancia hrúbky ±0,05 mm (overené ultrazvukovým hrúbkomerom na mieste, správa o kontrole pripojená ku každej cievke)

Skvelé mechanické vlastnosti: medza klzu 235-345 MPa, ťažnosť ≥ 38 % (na skúšku ťahom JIS Z 2241, vzorka odobratá z každého čísla tavby)

Vynikajúca spracovateľnosť: Úspešné hlboké ťahanie k pomeru ťahania 2,2 (overené v našom internom lisovacom laboratóriu pred sériovou výrobou)

Zabezpečenie kvality a sledovateľnosť dodávateľského reťazca

Mlyn Zdroj: Naše zvitky pochádzajú od Baosteel, Shougang a HBIS (s certifikátmi o úplnom teste valcovania EN 10204 Typ 3.1).

Kontrola treťou stranou: Kontrola SGS / BV akceptovaná v nakladacom prístave. Na požiadanie poskytujeme protokoly o koncentrácii moriaceho kúpeľa počas procesu.

Záruka proti hrdzi: Pri skladovaní v interiéri (rel. vl. < 60 %, teplota 15-25 °C) garantujeme, že nehrdzavie po dobu 6 mesiacov (predĺžená zo štandardných 3 mesiacov prostredníctvom našej možnosti olejovania VCI).

FAQ

Q1: Aký je rozdiel medzi moreným a naolejovaným oceľovým plechom a oceľovým plechom valcovaným za studena?

A1: PO (Pickled & Oiled) Oceľový plech je založený na za tepla valcovanej oceli s morením, s nižšími nákladmi. Oceľ valcovaná za studena má ultra hladký povrch a tenšiu hrúbku až do 0,3 mm pre vysoko presné diely. PO doska sa hodí na stredne presné konštrukčné diely, zatiaľ čo plech valcovaný za studena sa zameriava na komponenty vysokého štandardu vzhľadu s prísnymi požiadavkami na toleranciu.

Q2: Môže sa oceľový plech PO použiť priamo na vonkajšie produkty?

A2: Nie. Antikorózny olej na povrchu poskytuje iba krátkodobú dočasnú ochranu počas skladovania a spracovania. Pre dlhodobé vonkajšie vystavenie potrebujete následné povrchové úpravy, ako je lakovanie, galvanizácia alebo práškové lakovanie, aby ste zvýšili antikoróznu kapacitu.

Q3: Aký rozsah hrúbky môžete ponúknuť pre oceľový plech PO?

A3: Náš štandardný rozsah hrúbky pokrýva 1,0 mm až 6,0 mm, prispôsobiteľnú šírku od 800 mm do 2 000 mm a dĺžku od 1 000 mm do 6 000 mm podľa požiadaviek klientov.

Q4: Ako dlho môže PO oceľ zostať bez hrdze pri bežnom skladovaní?

A4: Antikorózny olej skladovaný v suchom vnútornom sklade bez vlhkého vzduchu alebo chemického plynu môže chrániť oceľový povrch 3-6 mesiacov. Vyhnite sa stohovaniu na voľnom priestranstve, aby ste zabránili predčasnej oxidácii.
