Analýza praskania pri ohybe na vytvarovanom oceľovom plechu Q235B valcovanom za tepla

Za tepla valcovaný pás Q235B je bežná uhlíková konštrukčná oceľ. Má slušnú ťažnosť, pevnosť, húževnatosť a tvárnosť. Materiál funguje dobre na lisovanie a zváranie, takže továrne ho široko používajú na výrobu mechanických dielov a vysoko štandardných zváraných konštrukčných komponentov pre budovy a mosty.

Uskutočnili sme skúšky tvarovania vzoriek, ale zistili sme hromadné praskanie počas ohýbania. Náš tím vykonal testy na prasknutých vzorkách, aby našiel základné príčiny a vytvoril plány na zlepšenie, ktoré spĺňajú štandardy zákazníkov. Skontrolovali sme chemické zloženie, mikroštruktúry popraskaných a neporušených oblastí, tvar lomovej plochy, vnútorné inklúzie a veľkosť zŕn, aby sme potvrdili, čo viedlo k ohybovým trhlinám.

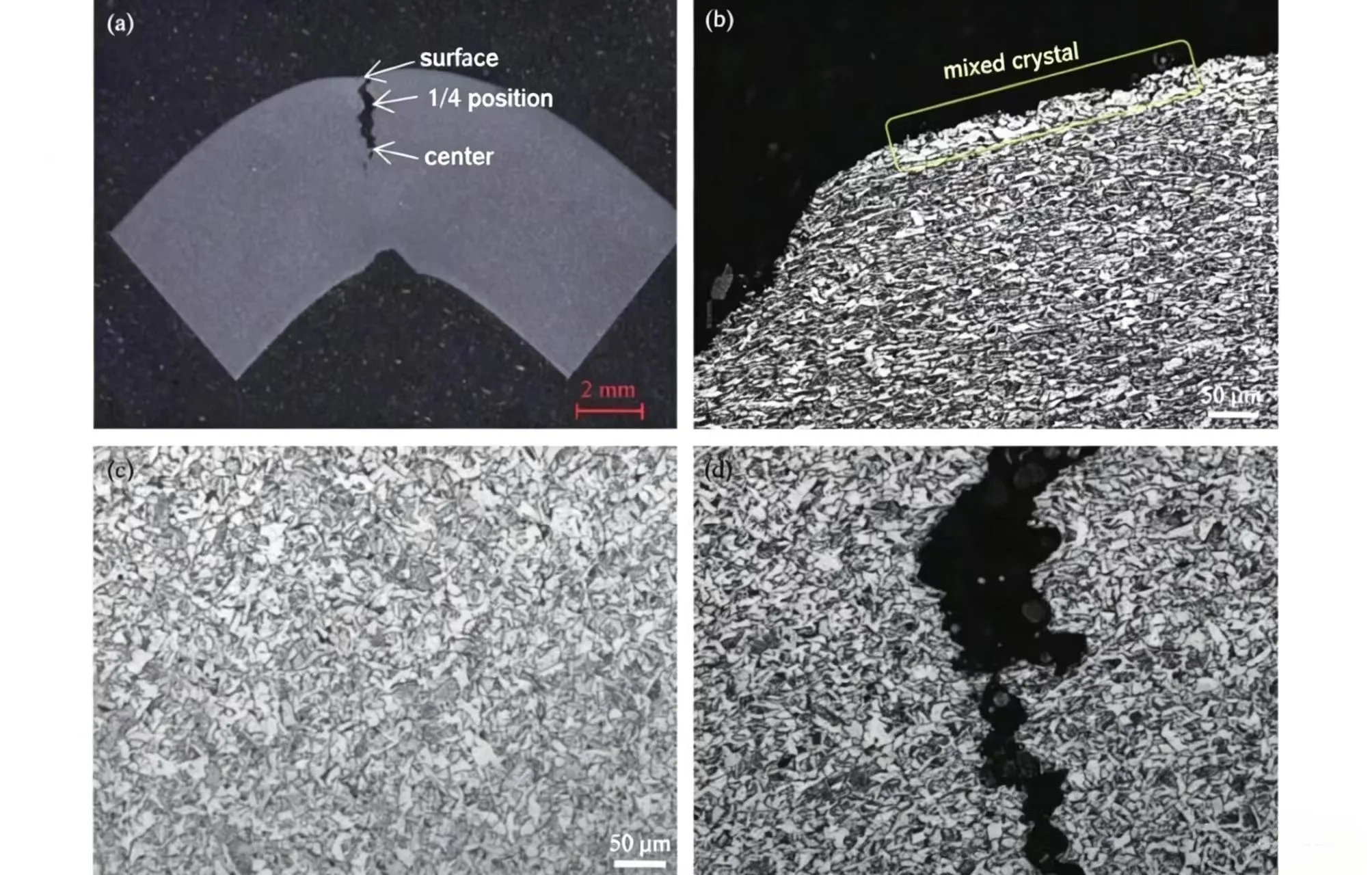

Inžinieri v Sanhe zistili, že povrchové oduhličenie a zmiešaná štruktúra zŕn nezačínajú trhliny, ale spôsobujú, že existujúce trhliny sa šíria oveľa rýchlejšie. Mikroštruktúra surového prúžku zostáva konzistentná vo všetkých testovacích kusoch: obsah bainitu klesá od povrchu k jadru, zatiaľ čo obsah feritu stúpa a na povrchu prúžku sa objavuje malé množstvo ihličkovitého feritu.

Riešenia

1. Pred razením a ohýbaním obrúste otrepy na okrajoch pásu. Tým sa odstránia drobné okrajové mikrotrhlinky spôsobené hrubým rezaním a výrazne sa obmedzí praskanie pri ohybe.

2. Porozprávajte sa so zákazníkom o jeho prísnych požiadavkách na ohýbanie. Môžeme odporučiť alternatívne triedy ocele s nižšou medzou klzu alebo prispôsobiť pás Q235B pre ich objednávku úpravou cieľových hodnôt výkonu v ťahu. Prispôsobené mäkšie mechanické vlastnosti sa prispôsobia ich lisovaciemu procesu a zabránia vzniku ohybových trhlín.
